輸入

電壓范圍

176~264VAC

輸入電流

230VAC/0.7A

效率

≥71%

≥71%

≥71%

≥73%

頻率范圍

47~63HZ

漏電流

<1mA/240VAC

浪涌電流

冷啟動40A/230VAC

輸出

輸出通道

V1

V2

V1

V2

V1

V2

V1

V2

直流電壓

5V

12V

12V

5V

5V

24V

24V

5V

額定電流

4A

2A

3A

2A

5A

1A

2.25A

1.2A

功率

20W

24W

36W

10W

25W

24W

54W

6W

電壓調節范圍

±5%

/

±5%

/

±5%

/

±5%

/

紋波及噪聲

120mVp-p

150mVp-p

150mVp-p

120mVp-p

150mVp-p

150mVp-p

120mVp-p

100mVp-p

啟動上升時間

1500ms，50ms/230VAC 負載100%

保持時間

20ms/230VAC 負載100%

線性調整率

±0.5%

±1.0%

±0.5%

±1.0%

±0.5%

±1.0%

±0.5%

±1.0%

負載調整率

±1.5%

±2.0%

±1.5%

±2.0%

±1.5%

±2.0%

±1.5%

±2.0%

電壓精度

±1.0%

±2.0%

±1.0%

±2.0%

±1.0%

±2.0%

±1.0%

±2.0%

環境要求

工作溫度及溫度

-20~70℃ 20%~95%RH 不凝露（詳情參考降額曲線）

儲存溫濕度

-40~80℃ 10%~95%RH 不凝露

振動

頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環

沖擊

加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊

海拔高度

2000mtrs（2000m以上，每升高100m，環境溫度降低0.6℃）

電磁

兼容

電磁耐受

設計參考：EN55024；EN61000-4-2,3,4,5,6,8,11

諧波電流

設計參考：GB17625.1；EN61000-3-2,-3 限值要求

EMC指標

設計參考：EN55022

安規

安全規范

設計參考：GB4943/UL1012

耐壓

輸入--輸出 I/P-O/P:1.5Kvac/5mA；輸入---機殼 I/P-CASE:1.5Kvac/5mA；輸出---機殼 O/P-CASE:0.5Kvac/5mA 每項測試時間為：1min

絕緣阻抗

I/P-O/P：50M ohms；I/P-Case：50M ohms；O/P-Case：50M ohms

保護

過壓保護

/

/

/

/

/

過載保護

110~165% rated 打嗝模式，消除過載后恢復工作

過溫保護

/

短路保護

去除短路（保留負載）恢復工作

可靠性

MTBF

25℃環境下：100000Hrs，MIL-217 Method

其他要求

尺寸

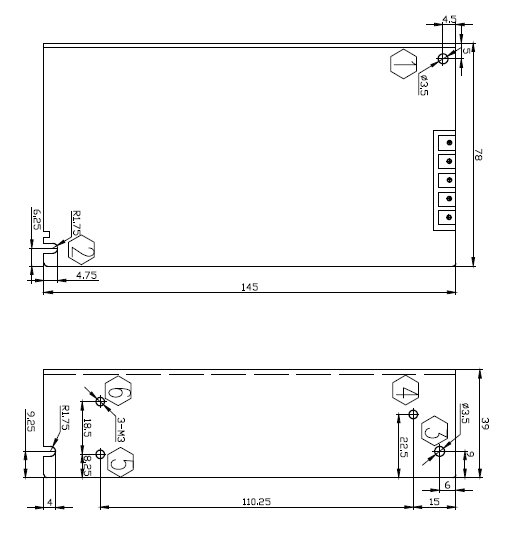

145×78×39mm (L*W*H)

包裝

0.36 Kg/只，48只/箱，17.6KG/箱

冷卻方式

tt自冷¨風冷

延伸方式

¨雙三防¨加蓋¨低溫啟動（-40℃）¨其他

備注

*如未特別說明，所有規格參數均在輸入為230VAC，額定負載，25℃環境下測量。

*為了延長使用壽命，建議配置負載時多留30%的余量。例如：設備需要100W的功率，則選用不小于130W的電源。

*開關電源紋波測試方法：用20MHz示波器在電源輸出端子上測試，示波器探頭地線長度不大于12mm，并在探頭輸入并聯47uF電解電容和0.1uF高頻電容。

*電源是設備系統元器件的一部分，所有的EMC測試需結合終端設備進行電磁兼容相關確認。
